竣工图一般都怎么绘制

竣工图一般都怎么绘制

工程项目竣工验收后期往往是整理竣工资料，包括竣工图绘制，竣工图绘制往往是比较费时费力的工作，结合资料规程以及个人经历分享几种绘制竣工图的方法。

根据北京市地标资料管理规程DB11/T 695-2017，竣工图的绘制主要分三种：

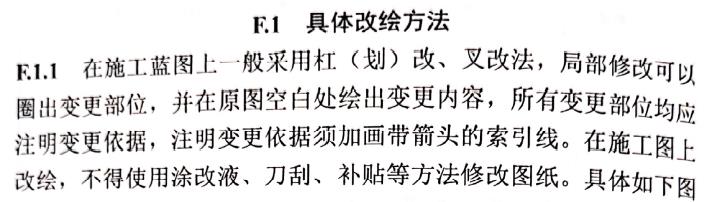

1、在设计蓝图上改绘。这种方式对于变更较少的项目适合，对于变更较多，而且变更又有很多附图的项目，最好别用这种方式，因为根据要求所有变更都须改绘的蓝图上，如果变更的节点图太多，将是费事费力的大工程。我前几年干的项目变更较少，采用过此方式。

改绘竣工图

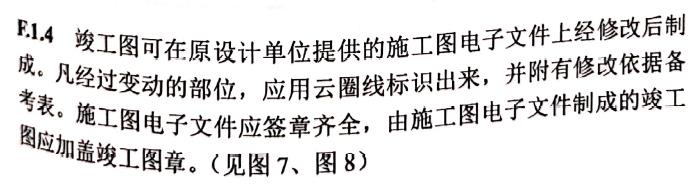

2、利用设计图电子版修改竣工图。要求施工图电子文件签章齐全，打印出蓝图然后改竣工图章（有的说还得找设计单位盖章）。目前我们项目变更节点图较多，正在按此方式准备竣工图，移交档案馆时除了盖竣工图章，是否需要再找设计单位盖章，后期得去档案馆先咨询一下。

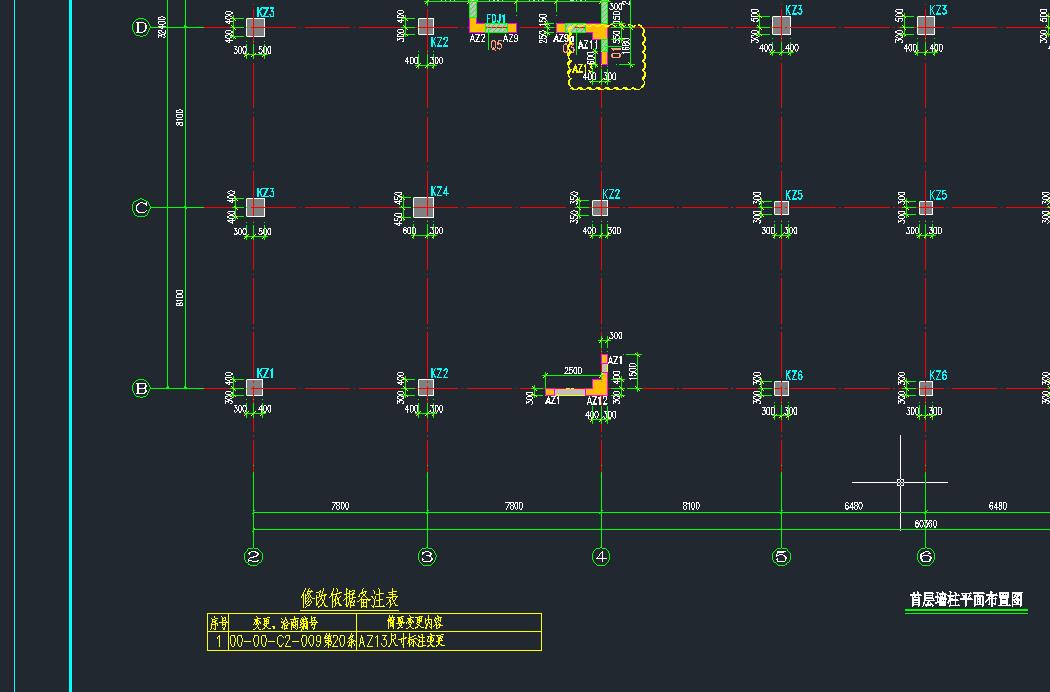

CAD图改竣工图

电子图改绘竣工图

3、由设计院出竣工图。一般很少采用这种方式，除非甲方跟设计院前期合同约定，否则设计院一般很少投入精力绘竣工图，而且设计单位出图，收费一般也不低。

另外，入档案管的图纸需要按设计图框裁切，然后再叠图纸。现在一般打印店都有那个自动叠图机器，叠图纸很快几秒钟一张。
