英制螺纹螺距计算公式

英制螺纹螺距计算公式

英制螺纹螺距计算方式如下：

螺距=1英寸/每英寸的牙数=25.4mm/每英寸的牙数。

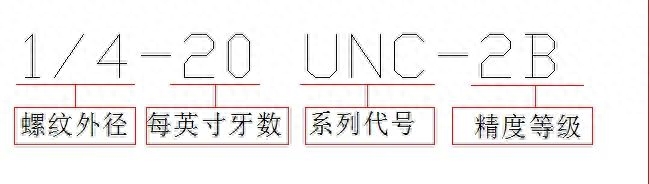

例如：英制螺纹1/4-20 UNC-2B1/4是螺纹大径（外径），以英寸计算，1 inch= 25.4 mm。20是指每英寸有20个螺纹即规定了螺距是多大。UNC指的是系列代号，有粗牙（UNC）与细牙(UNF)等等。2B是公差精度等级，类似的等级还有1B，3B等等。

比如：1/4-20意思就是每英寸长度上有20个牙，因为1英寸等于25.4毫米，那么25.4/20就是螺距，25.4/1*4就是外径。例：1/4-20 UNC-2B

螺距P：25.4/20=1.27

外径D：25.4/4*1=6.35

扩展资料：

英制螺纹是螺纹尺寸用英制标注，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。公制计量：（10进制）1m =100 cm=1000 mm英制计量：（8进制）1英寸=8英分 1英寸=25.4 mm 1/4×25.4 =6.35
